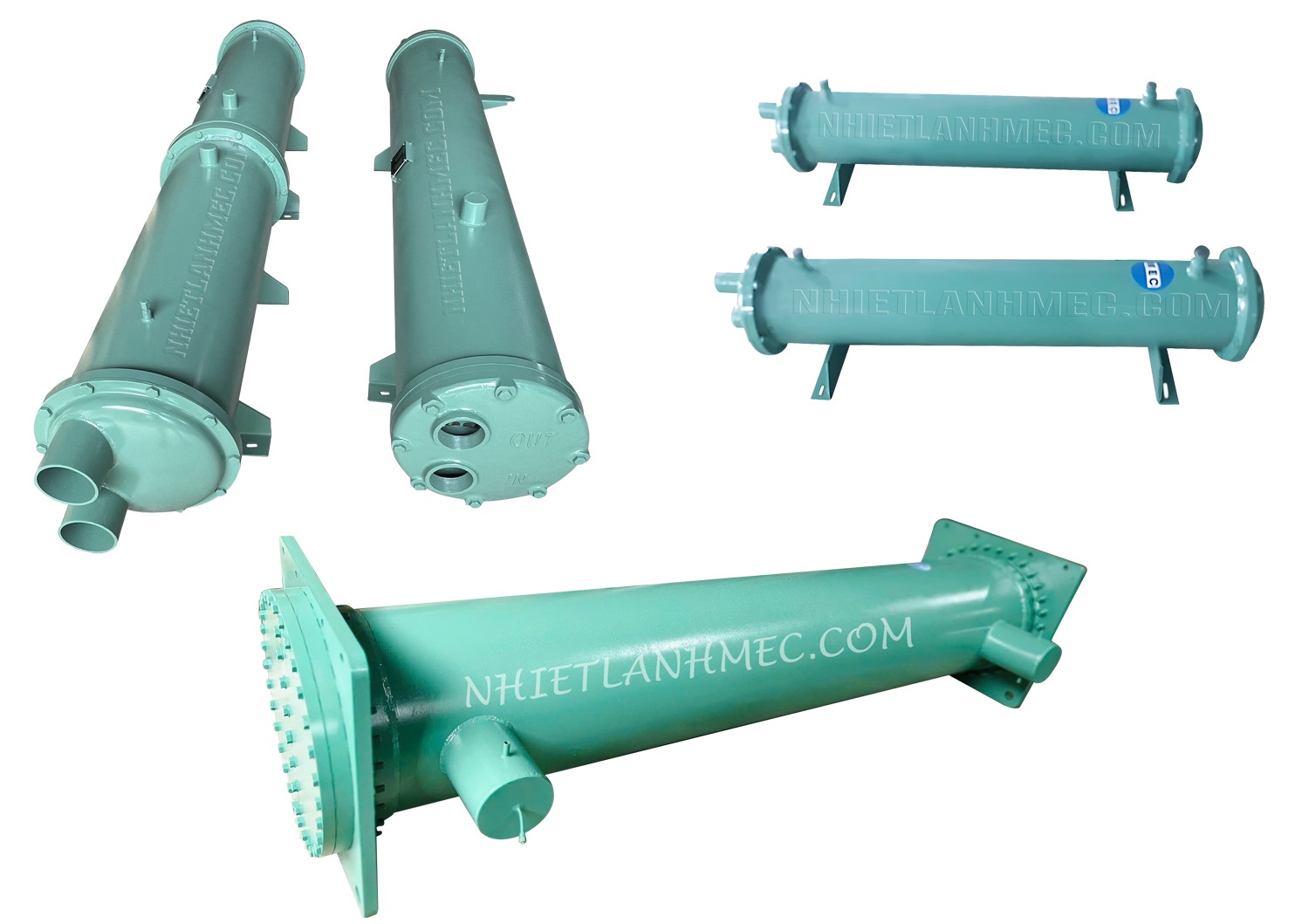

Quy trình sản xuất Thiết bị giải nhiệt MEC

- Máy móc, thiết bị:

• Máy tạo vây ống đồng công nghệ cao.
• Máy uốn ống đồng type U tự động, công suất uốn 12 x (3U/lần)/phút.
• Hệ thống tạo bước fin trên mặt tản nhiệt, khoảng fin linh động từ 2 ÷ 11mm.
• Máy nong ống tự động
• Máy phay CNC, máy tiện CNC, máy hàn robốt, máy đo lực li tâm, ...

- Chuẩn bị vật liệu đầu vào:

• Khoảng fin nhôm được kiểm soát kết hợp bởi khâu tự động và thủ công, tăng cao độ tin cậy.
• Sắt thép: Ống sắt nguyên khối, phôi thép mác SS400 hoặc tương đương. Các mặt bích và các kết cấu thép khác mác CT34, CT38 hoặc tương đương.
• Mặt bích: Thép CT38, các lỗ được thực hiện bởi máy CNC, tạo độ chính xác và bề mặt nhẵn bóng.
• Đồng: Ống đồng được đặt hàng tại nhà máy Toàn Phát, tỉ lệ đồng 95 - 97%, đảm bảo độ bền, giảm thiểu tác động ăn mòn bởi các tác nhân từ thành phần hóa học của nước, gas lạnh.
• Kết cấu ống đồng: loại ống đồng có vây trên bề mặt và khe rãnh bên trong lòng ống do MEC sản xuất, giúp tăng diện tích trao đổi nhiệt của ống lên 3÷3.5 lần so với ống đồng trơn. Kích thước và khoảng cách giữa các vây, khe rãnh được các kỹ sư MEC tính toán phù hợp với yêu cầu về kỹ thuật và yêu cầu về an toàn vận hành.

- Quy trình hàn ống và các chi tiết liên kết: Dùng máy hàn robôt tự động giúp mối hàn đạt tiêu chuẩn về chất lượng và thẩm sản phẩm.

- Quy trình tạo kín liên kết mặt bích sắt và ống đồng trong các bình giải nhiệt: Không hàn và không dùng các loại keo dán mà được thực hiện theo phương pháp lực ly tâm, đạt chuẩn công nghệ nong đầu ống từ hãng MAUS (Italy) chuyển giao năm 2023. Quá trình được kiểm soát bởi máy đo lực ly tâm kết hợp áp suất cao trong bình giúp cho liên kết giữa ống đồng và mặt bích trở nên kín và bền, giảm thiểu tối đa lỗi rò rỉ, xì đầu ống trong quá trình vận hành của bình.

- Kiểm soát chất lượng và xuất xưởng:

• Kiểm soát chất lượng: Các thiết bị trao đổi nhiệt do MEC sản xuất được chạy thử nghiệm từ 18÷24 giờ đồng hồ trong điều kiện áp cao (28kg/cm²), nhiệt độ môi trường vận hành từ -40÷45(ºC) để kiểm tra độ kín đầu ống và độ bền các mối hàn.
• Tiêu chuẩn áp dụng sản xuất và chạy thử nghiệm: TCVN 5017-1 : 2010, TCVN 12425-1:2018, TCVN 8366:2010, TCVN 6008:2010, TCVN 7472:2005.
• Lập hồ sơ xuất xưởng.

MEC - nhà máy sản xuất thiết bị trao đổi nhiệt, dàn nóng, dàn lạnh tại Việt Nam.
